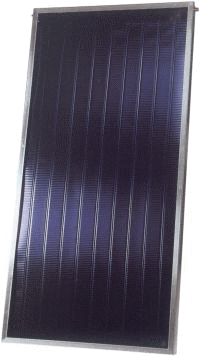

Соларен колектор со бакарни крилца



1. ТЕХНИЧКИ ОПИС

Соларниот колектор е составен од селективен апсорбер од бакарен лим кој е сместен во изолирана кутија која е покриена со стакло а врската помеѓу кутијата и стаклото е со гума и силикон.

2.  Рамка од алуминиум

Материјал	Алуминиум
Боја	Алуминиум
Дебелина	85 (mm)

3. Стакло

Дебелина на стакло	4 (mm)
Димензии (должина/ширина)	1000 x 1960 (mm)	1000 x 1460 (mm)
Трансмисија	90% од соларното зрачење
Некршливо	Да

4. Изолација

Изолацијата може да биде со дебелина  40-50 mm камена волна

Коефициент на премин на топлина	0,045 (W/mK)
Густина на изолација	50-80 (kg/m3)
Странична изолација дебелина	20 (mm)



Технички податоци за колекторот

Вкупна површина на колекторот	1.96 (m2)	1.46 (m2)
Апсорберска површина	1.89 (m2)	1.4 (m2)
Собирни цевки	Φ 22x 1 (mm)
Апсорберско селективно лимче дебелина	0,3 (mm) Алуминиум
Цевка на апсорберот	Φ 10 x 0.4 (mm)
Поврзување на колекторот	Φ 22 (mm)
Димензии:
Должина	2 000 (mm)
Висина	85 (mm)
Ширина	1 000 (mm)
Вкупна тежина на колекторот	38 (kg)		29 (kg)
Капацитет на апсорберот	1,94 (l)			1,6 (l)
Превлака на апсорберот	PVD селективна
Апсорпција	95%
Емисија	5%
Температура на стагнација	195 (ºC)
Максимален работен притисок	10 (bar)
Медиум за пренос на топлина	Пропилен/Етилен гликол



Бакарното селективно лимче е ултазвучно заварено за бакарната цевка а исто така ултразвучно заварено лимче има и на собирните цевки.
